デルタ電子用

デルタ電子製　RPIM50J 49.9kW

各タイプをクリックすると、ページ下部に詳細情報が表示されます。

Type-A
Type-B
Type-C
Type-D
Type-E
Type-F
Type-G
Type-H
Type-I
Type-A
Type-B
Type-C
Type-D
Type-E
Type-F
Type-G
Type-H
Type-I

Type A

屋外ケース入

TH-50KOCS（16127）

寸法図：fig.1

寸法図：fig.1
※クリックで拡大します。

形式 TH-50KOCS（16127）
1次側
（系統側）		 相数 3Ø3W
電圧(V) 200
2次側
（パワコン側）		 相数 3Ø3W
電圧(V) 400
結線方式 △-Y
定各容量（kVA） 50
ケース構造 屋外ケース
寸法 fig.1　参照
重量(kg) 350
保護機器 1次側
（系統側）		 –
2次側
（パワコン側）		 –

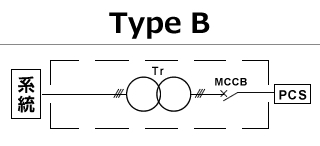

Type B

屋外ケース入＋2次（パワコン側）ブレーカ保護付

TBX-50K（16119）

寸法図：fig.2

寸法図：fig.2
※クリックで拡大します。

形式 TBX-50K（16119）
1次側
（系統側）		 相数 3Ø3W
電圧(V) 200
2次側
（パワコン側）		 相数 3Ø3W
電圧(V) 400
結線方式 △-Y
定各容量（kVA） 50
ケース構造 屋外ケース
寸法 fig.2 参照
重量(kg) 360
保護機器 1次側
（系統側）		 –
2次側
（パワコン側）		 MCCB 100AT

Type C

屋外ケース入＋1次（系統側）ブレーカ保護付

TBX-50K (16125)

寸法図：fig.2

寸法図：fig.2
※クリックで拡大します。

形式 TBX-50K (16125)
1次側
（系統側）		 相数 3Ø3W
電圧(V) 200
2次側
（パワコン側）		 相数 3Ø3W
電圧(V) 400
結線方式 △-Y
定各容量（kVA） 50
ケース構造 屋外ケース
寸法 fig.2　参照
重量(kg) 360
保護機器 1次側
（系統側）		 MCCB 225AT
2次側
（パワコン側）		 –

Type D

屋外ケース入＋1次2次（系統側次パワコン側）ブレーカ保護付

TBX-50K (16131)

寸法図：fig.2

寸法図：fig.2
※クリックで拡大します。

形式 TBX-50K (16131)
1次側
（系統側）		 相数 3Ø3W
電圧(V) 200
2次側
（パワコン側）		 相数 3Ø3W
電圧(V) 400
結線方式 △-Y
定各容量（kVA） 50
ケース構造 屋外ケース
寸法 fig.2　参照
重量(kg) 360
保護機器 1次側
（系統側）		 MCCB 225AT
2次側
（パワコン側）		 MCCB 100AT

Type E

屋外ケース入＋2次（パワコン側）漏電ブレーカ保護付

TBX-50K (16137)

寸法図：fig.2

寸法図：fig.2
※クリックで拡大します。

形式 TBX-50K (16137)
1次側
（系統側）		 相数 3Ø3W
電圧(V) 200
2次側
（パワコン側）		 相数 3Ø3W
電圧(V) 400
結線方式 △-Y
定各容量（kVA） 50
ケース構造 屋外ケース
寸法 fig.2　参照
重量(kg) 360
保護機器 1次側
（系統側）		 –
2次側
（パワコン側）		 ELCB 100AT
100/200mA切替

Type F

屋外ケース入＋1次（系統側）漏電ブレーカ保護付

TBX-50K (16140)

寸法図：fig.2

寸法図：fig.2
※クリックで拡大します。

形式 TBX-50K (16140)
1次側
（系統側）		 相数 3Ø3W
電圧(V) 200
2次側
（パワコン側）		 相数 3Ø3W
電圧(V) 400
結線方式 △-Y
定各容量（kVA） 50
ケース構造 屋外ケース
寸法 fig.2　参照
重量(kg) 360
保護機器 1次側
（系統側）		 ELCB 225AT
100/200/500/1000mA切替
2次側
（パワコン側）		 –

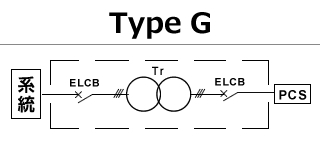

Type G

屋外ケース入＋1次2次（系統側パワコン側）漏電ブレーカ保護付

TBX-50K (16146)

寸法図：fig.2

寸法図：fig.2
※クリックで拡大します。

形式 TBX-50K (16146)
1次側
（系統側）		 相数 3Ø3W
電圧(V) 200
2次側
（パワコン側）		 相数 3Ø3W
電圧(V) 400
結線方式 △-Y
定各容量（kVA） 50
ケース構造 屋外ケース
寸法 fig.2　参照
重量(kg) 360
保護機器 1次側
（系統側）		 ELCB 225AT
100/200/500/1000mA切替
2次側
（パワコン側）		 ELCB 100AT
100/200mA切替

Type H

屋外ケース入＋1次（系統側）漏電ブレーカ＋2次（パワコン側）ブレーカ保護付

TBX-50K (16177)

寸法図：fig.2

寸法図：fig.2
※クリックで拡大します。

形式 TBX-50K (16177)
1次側
（系統側）		 相数 3Ø3W
電圧(V) 200
2次側
（パワコン側）		 相数 3Ø3W
電圧(V) 400
結線方式 △-Y
定各容量（kVA） 50
ケース構造 屋外ケース
寸法 fig.2　参照
重量(kg) 360
保護機器 1次側
（系統側）		 ELCB 225AT
100/200/500/1000mA切替
2次側
（パワコン側）		 MCCB 100AT

Type I

屋外ケース入＋1次（系統側）ブレーカ＋2次（パワコン側）漏電ブレーカ保護付

TBX-50K (16187)

寸法図：fig.2

寸法図：fig.2
※クリックで拡大します。

形式 TBX-50K (16187)
1次側
（系統側）		 相数 3Ø3W
電圧(V) 200
2次側
（パワコン側）		 相数 3Ø3W
電圧(V) 400
結線方式 △-Y
定各容量（kVA） 50
ケース構造 屋外ケース
寸法 fig.2　参照
重量(kg) 360
保護機器 1次側
（系統側）		 MCCB 225AT
2次側
（パワコン側）		 ELCB 100AT
100/200mA切替

※製品の仕様は予告なく変更になる場合があります。
